FC UPC Singlemode Fiber Optic Attenuator, muško-ženski

Jednomodni atenuator sa optičkim kablom FC/UPC:

FC optički atenuator uključuje FC single-mod ženski-muški i ženski-ženski optički atenuator od 1dB do 30dB.za povezivanje FC optičkih kablova ili patch kablova za smanjenje snage signala pri određenom slabljenju. FC optički atenuator karakteriše izdržljivost velike snage i niska refleksija. FC Fiber Optic Attenuatori se koriste u komunikacijskim sistemima za smanjenje optičke snage koja se lansira na foto detektor. Ovi uređaji visokih performansi dizajnirani su da daju precizno prigušenje u širokom rasponu valnih dužina. Konfiguracija tipa utikača omogućava im da se koriste direktno na kraju patch kabla, koji se zauzvrat može umetnuti direktno u adapter. FC Fiber Optic Attenuators je jedna vrsta optičkog pasivnog uređaja koji se koristi za otklanjanje grešaka u performansama optičke snage u optičkom komunikacijskom sistemu, otklanjanje grešaka korekcije kalibracije optičkih instrumenata, slabljenja optičkog signala. I koristi se za slabljenje ulazne optičke snage, izbjegava izobličenje optičkog prijemnika zbog moćne ulazne optičke snage. Primjene FC optičkih prigušivača uključuju CATV mreže, prijenos podataka i telekomunikacijske mreže. Fiber Optic atenuatori su u stanju kontrolirati izlazni nivo snage svjetlosnog vlakna. Optički prigušivač se koristi za smanjenje snage svjetlosti u mreži optičkih vlakana

karakteristike:

● Vlakna dopirana metalnim jonima
● Izdržljivost izvora svjetlosti velike snage
● Nezavisnost talasne dužine
● Nivoi slabljenja u rasponu od 1dB do 30dB,
● sa standardnim i premium tolerancijama, plus prilagođene konfiguracije;

●1310nm, 1550nm, 1250-1625nm i 1350/1550nm dvostruke talasne dužine.

primjena:

● Pojačala vlakana dopiranih erbijem (EDFA);
● Multiplekseri s podjelom gustog talasa (DWDM);
● Snažni optički sistemi.

specifikacija:

Sjajno koje nikad ne prestaje:

Razumijemo da u slučaju kvara proizvoda ili kvara dugi zastoji nisu opcija. Ako doživite kvar ili kvar s proizvodom u bilo kom trenutku tokom vašeg vlasništva, poslat ćemo zamjenu istog dana kada prijavite problem. Čak ćemo i ubrzati isporuku ako se to zatraži, uz nastojanje da osiguramo datum i vrijeme isporuke koji zadovoljavaju vaše potrebe. To je super. Fiksni prigušivači mogu ograničiti, ili prigušiti, količinu svjetlosti koja prolazi na tačan nivo koji vaš projekat ili aplikacija zahtijeva. Fiksni prigušivači se koriste u aplikacijama gdje je specificirana unaprijed određena količina gubitka svjetlosti.

Stavka # (kliknite za fotografiju)	FA03T	FA05T	FA10T	FA15T	FA20T	FA25T
Fiber Connector	FC/PC
Veličina ključa	Univerzalni (ženski 2,2 mm ulaz širokog ključa, muški 2.0 mm izlaz uskog ključa)
Slabljenjea	3 ± 0.05 dB	5 ± 0.5 dB	10 ± 0,7 dB	15 ± 1.0 dB	20 ± 1,0 dB	25 ± 1,3 dB
Radni opseg talasnih dužina	1240 - 1620 nm
Attenuation Graphb (Kliknite za detalje)
Prijenos	50.1 ± 6.1%	31.6 ± 3.9%	10.0 ± 1.8%	3.2 ± 0.8%	1.0 ± 0.3%	0.32 ± 0.1%
Povratni gubitak	Veće ili jednako 40 dB
Maksimalna ulazna snaga	1 W
Gubitak ovisan o polarizaciji (PDL)	Manje ili jednako 0.1 dB
Radna temperatura	-40 do 85 stepeni

1.Ovo slabljenje ne uključuje insercioni gubitak. Ova vrijednost se mjeri korištenjem detektora u slobodnom prostoru, tako da ako se koristi kao međuelement između dvije komponente za spajanje vlakana, mogu se očekivati ​​dodatni gubici.

2. Zasjenjeni dio ovih krivulja predstavlja radni opseg talasnih dužina koji specificiramo za svaki atenuator. Performanse izvan ovog opsega nisu zagarantovane.

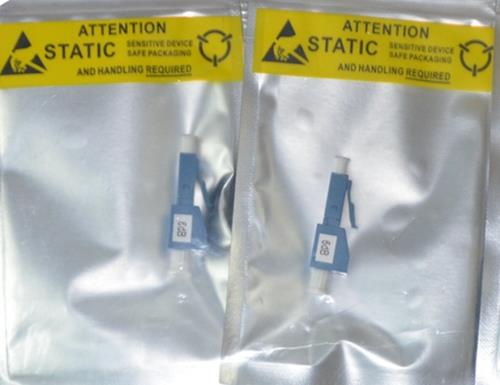

Za primjer paketa (kvalitetna antistatička vrećica):

Opis paketa: Dizajnirajući odgovarajuću ambalažu prema obliku proizvoda, možemo Vam pružiti savršenu kolokaciju visokokvalitetnih proizvoda i delikatne ambalaže. Kontaktirajte nas na focc@fiberfocc.com za prilagođavanje vašeg paketa atenuatora.

Kada koristiti optičke atenuatore?

Uzimajući u obzir kada koristiti prigušivače optičkih vlakana u vašem sistemu, generalno postoje dvije različite situacije u kojima će vam trebati optički prigušivači.

• Jedan je kada se koriste optički prigušivači za smanjenje snage prijemnika. Ponekad je signal koji stiže na prijemnik prejak i može nadjačati prijemne elemente. Snaga prijemnika obično zavisi od dva faktora: kolika je snaga pokrenuta u vlakno i koliko snage gubi atenuator. Previše snage prijemnika uglavnom može biti uzrokovano neusklađenošću između predajnika/prijemnika, ili uzrokovano upotrebom medijskih pretvarača dizajniranih za mnogo veće udaljenosti. U ovom slučaju, optički prigušivači se mogu trajno instalirati u optičku vezu kako bi se smanjila snaga signala i pravilno uskladio nivo signala.

• Drugi je kada se atenuatori koriste za testiranje margina nivoa snage. Prilikom testiranja nivoa optičke snage, atenuatori se koriste da privremeno dodaju kalibriranu količinu gubitka signala za testiranje margina nivoa snage u sistemu optičkih vlakana. Kada je predajnik uključen i pomoću optičkog merača snage koji je podešen na radnu talasnu dužinu sistema, atenuator se može koristiti za testiranje snage sistema.

Kako koristiti optičke atenuatore u podatkovnoj vezi?

Za aplikacije sa jednim modom, posebno za analogne CATV sisteme, najvažniji parametar nakon ispravne vrijednosti gubitka je povratni gubitak ili refleksija. Mnogi tipovi optičkih prigušivača (posebno tipovi sa gubitkom razmaka) imaju zajednički problem visoke refleksije, tako da mogu negativno utjecati na odašiljače baš kao i konektori s visokom refleksijom.

Uzimajući u obzir kako koristiti optičke prigušivače u podacima veza, prvo morate odabrati atenuator sa dobrim specifikacijama refleksije. I drugo, uvijek instalirajte prigušivač na kraju prijemnika veze kao što je prikazano iznad. To je zato što je prikladnije testirati snagu prijemnika prije i poslije slabljenja ili dok ga podešavate pomoću mjerača snage na prijemniku, plus svaka refleksija će biti oslabljena na svom putu natrag do izvora.

Prilikom testiranja napajanja sistema, morate biti sigurni da je predajnik uključen i da je optički prigušivač instaliran na prijemniku. Ne zaboravite da koristite optički merač snage koji je podešen na radnu talasnu dužinu sistema. Zatim provjerite da li je snaga unutar specificiranog raspona za prijemnik. Ako je optička snaga veća ili niža od potrebne konfiguracije, optičke prigušivače treba promijeniti kako bi se ponovo prilagodila snaga.
