Multifiber konektori MTP® konektori sa 4 do 72 kanala
FOCC je certificirani montažer US Conec MTP® konektora. MTP® multifiber konektor je registrovani zaštitni znak za dizajn MPO konektora kompanije US Conec. MTP® konektor je MPO visokih performansi. US Conec proizvodi izdržljive konektore marke MTP® koji pružaju brzu vezu za do 72 optička vlakna. Precizno poravnanje se postiže patentiranim vodećim klinovima u kombinaciji sa strogo kontrolisanim otvorima za vođice na MT ferulama US Conec-a. Kućišta koja se mogu ukloniti omogućavaju brzu promjenu spola, čišćenje ferula, interferometriju ili ponovno poliranje konektora. Komponente konektora MTP brenda US Conec u potpunosti su usklađene sa IEC standardom 61754-7 i TIA 604-5 – Tip MPO.
Tehničke informacije:
|
Vrsta i boja |
Insertion |
Optički |
Operating |
|
Jednomodni MTP® Elite® konektor |
{{0}}.10 dB tipično (sva vlakna) 0,35 dB maksimalno (jedno vlakno)1 |
>60 dB (ugaoni polirani 8 stepeni)2 |
-40 stepen do 75 stepeni |
|
Jednomodni MTP® standardni konektor |
{{0}}.25 dB tipično (sva vlakna) 0,75 dB maksimalno (jedno vlakno)1 |
>60 dB (ugaoni polirani 8 stepeni)2 |
-40 stepen do 75 stepeni |
|
Multimode MTP® standardni konektor |
{{0}}.25 dB tipično (sva vlakna) 0,75 dB maksimalno (jedno vlakno)1,3 |
>20 dB (0 stepeni ravno polirano)2,3 |
-40 stepen do 75 stepeni |
|
1 IL test prema IEC 61300-3-4; |
|||
Preporučena puferska vlakna i konektori kodirani u boji:
|
Vrsta kabla |
Jednomodni MTP® Elite® |
Single-mode MTP® Standard |
Multimode MTP® Elite® |
Multimode MTP® Standard |
|
Bare Ribbon |
Boja senfa |
Zelena boja |
Aqua Color |
Bež boja |
|
Ravna traka Cordage |
||||
|
Kabl Ø 2.{1}}mm |
||||
|
Kabl Ø 3.0mm |
||||
|
Kabl Ø 3.6mm |
||||
|
Kabl Ø 4.5mm |
||||
|
Kabl Ø 5.0mm |
||||
|
Kabl Ø 5.5mm |
Značajka:
● Precizni fabrički polirani konektor sa malim gubicima sa integrisanim spojem i stezaljkom za vlakna;
● Jednostavan i brz završetak konektora, bez potrebe za lepljenjem ili poliranjem na terenu;
● Odredbe za vizuelnu verifikaciju izvora svetlosti za postizanje optimalnog prenosa spoja;
● Podržana vlakna: OM1, OM2, OM3, OM4, SM;
● Širok raspon radne temperature za termički stabilne optičke performanse.
primjena:
● 10-GbE multimod i single-mode optičke mreže;
● Međusobna okosnica unutar zgrade i interkonekcije horizontalnih vlakana;
● Završeci ulaza OSP među zgradama;
● Data Center i WAN glavne unakrsne veze;
● Brza implementacija udaljenih veza za prenos podataka;
● Fiber to the Subscriber (FTTX);
● Jednostruke aplikacije za poliranje sa malim uglom refleksije.

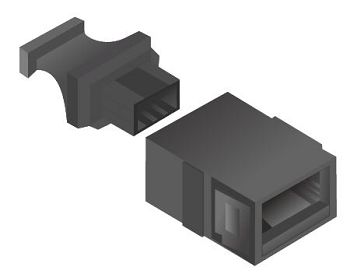

MPO/MTP® adapter:
|
|
|
|
Standardni adapter za otisak |
SC Footprint Adapter |
MPO/MTP® sklopovi:
