GYTA / S 53 / GYDTA / GYDTS 4-288C - Fiber Optical Cable

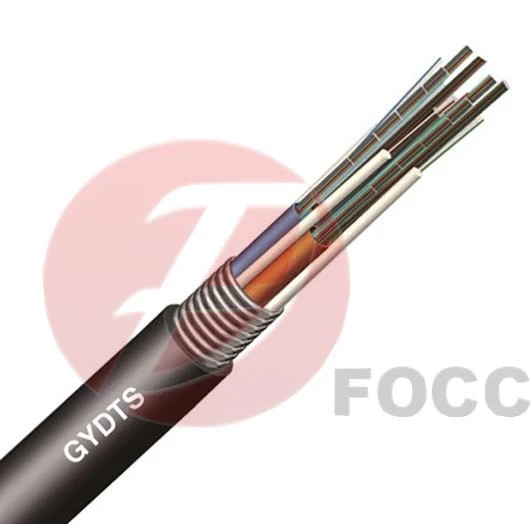

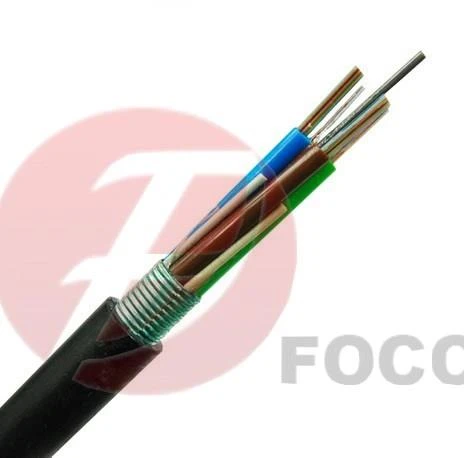

GYDTS. Traka 4, 6, 8, 12 vlakana postavlja se u labavu cijev od plastike visokog modula. Cijevi su ispunjene plastičnom vodootpornom punjenjem. Cijevi se polažu sa vodootpornim sredstvom za punjenje. Žičana steek, ponekad obložena polietilenom (PE) za kabl sa visokim brojem vlakana, nalazi se u središtu jezgre kao član metalne čvrstoće. Cevi (i punila) su nasukane oko jačine membrata u kompaktnu i kružnu jezgru kabla. Aluminijski polietilenski laminat (APL) se nanosi oko jezgre kabla, koji se ispunjava sa sredstvom za punjenje kako bi se zaštitio od ulaza vode. Zatim se kabl dovrši sa PE omotačem.
 |  |
 | |
Karakteristike:
1. Dobra mehanička svojstva, temperaturna svojstva;
2.Visoka čvrstoća labave cijevi koja je otporna na hidrolizu;
3.Special tube punjenje spoj osigurati kritičnu zaštitu vlakana;
4.Specijalno dizajnirana kompaktna struktura je dobra u sprečavanju skupljanja cijevi;
5.PE plašt štiti kabl od ultraljubičastog zračenja;
6. Preduzete su sljedeće mjere za osiguranje vodonepropusnosti kabela;
a.Žičana žica koja se koristi kao središnji član snage;
b.Pokretna masa za punjenje;
c.100% punjenje jezgre kabla;
d.APL barijera za vlagu.
Standardi:
Pridržavati se standarda IEEE1222-2004 kao i IEC 60794-1

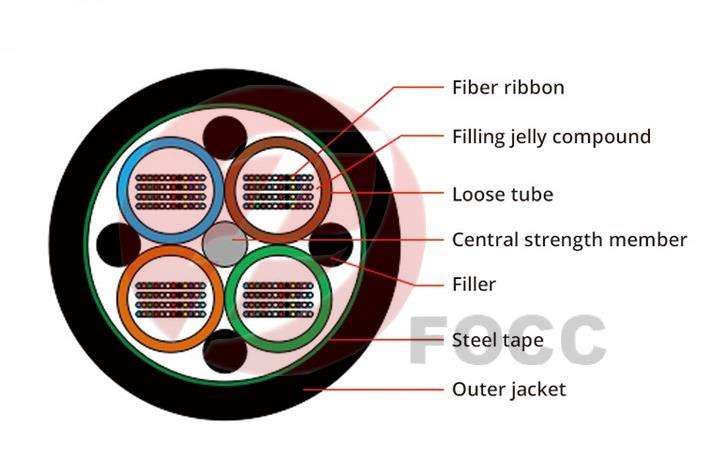

Tipična struktura kabela
| povećati za 2 vlakna | tutubes + fillers | Broj vlakana u cijevi | promjer kabela (mm) | težina kabla (kg / km) | čvrstoća duga / kratkoročna (N) | dugotrajna / kratkotrajna lomljivost (N / 100mm) |
Serija od 6 vlaknastih traka | ||||||
| GYDTA-6 ~ 120Xn-6F | 5 | 24 | 15.6 | 233 | 600/3000 | 300/1000 |
| GYDTA-126 ~ 144Xn-6F | 6 | 24 | 16.8 | 273 | 600/3000 | 300/1000 |
| GYDTA-150 ~ 180Xn-6F | 5 | 36. \ t | 18.0 | 312 | 600/3000 | 300/1000 |
| GYDTA-186 ~ 216Xn-6F | 6 | 36. \ t | 19.5 | 360 | 600/3000 | 300/1000 |
| GYDTA-222 ~ 240Xn-6F | 5 | 48. \ t | 19.9 | 371 | 600/3000 | 300/1000 |
| GYDTA-246 ~ 288Xn-6F | 6 | 48. \ t | 21.6 | 429 | 600/3000 | 300/1000 |
| Serija od 12 vlaknastih traka | ||||||
| GYDTA-12 ~ 288Xn-12F | 4 | 72 | 18.6 | 315 | 600/3000 | 300/1000 |
| GYDTA-300 ~ 360Xn-12F | 5 | 72 | 20.3 | 376 | 600/3000 | 300/1000 |
| GYDTA-372 ~ 432Xn-12F | 6 | 72 | 22.1 | 437 | 600/3000 | 300/1000 |
| GYDTA-444 ~ 576Xn-12F | 4 | 144 | 23.8 | 499 | 600/3000 | 300/1000 |
Napomena: 1. sufiks Xn označava tip vlakana i vidi detalje u FOCC-ovoj ilustraciji kodiranja kablova
2.Xn označava tip vlaknastih traka, eg4F označava 4 trake vlakana
3. 4 vlakna vrpce ili 6 vlakna vrpca se primjenjuje u kabel s vlakno count ispod 300 s 12 vlakana vrpce se primjenjuje u kabel s fiebr broj preko 300.
Boja vlakana Identifikacija labave cijevi s FOCC
vlakna u kablovima se mogu identificirati standardnom identifikacijom boja u skladu sa standardom YD / T901-2001.
Standardna identifikacija boje
Napomena: A. Kada je broj vlakana jedne labave cijevi manja od 12, vlakna se identificiraju iz NO.1 boje na struji.
B. u standardnoj boji, NO.6 bijela boja se može zamijeniti bojom prirode, koja se zove standardna identifikacija boje W.
Identifikacija labavih cijevi u kablu
labavi rubovi u kablu mogu se identifikovati pan-kromatografom
Pilot hromatograf
Pan-kromatograf
Aplikacija:
Komunikacija na velike udaljenosti i lokalnu mrežu (LAN).
Primjena antena i kanala / kanala.
