Brzim razvojem mreža vlakana, 0010010 nbsp; konektori vlakana 0010010 nbsp; postali su neophodan sklop za snabdevanje optičkim sistemom visokih performansi. Na tržištu postoje različite vrste konektora za vlakna, kao što su LC, ST, SC, MPO / MTP i tako dalje, među kojima je SC jedan od najčešće korištenih konektora za vlakna. Daljnje klasificiranje SC prema tipu poliranja, imamo SC APC priključak i SC UPC priključak. Ovaj članak će predstaviti SC APC i SC UPC i prikazati njihovu razliku za vaš vodič za odabir.
SC je skraćenica Subscriber Connector, a ponekad se odnosi i na Square Connector ili Standard Connector. SC je vrsta optičkih konektora sa priključnim (push-pull-spojka) spojnim tipovima i 2. 5 mm promjera, koji se popularno koristi u jednonamjenskom duplex sistemu zbog njegovih visokih performansi i preciznosti poravnanje.
Generalno gledano, SC APC konektor i SC UPC konektor međusobno se razlikuju na osnovu prednjeg dijela vlakana. SC APC konektor je poliran pod uglom od 8 stepeni, dok je SC UPC konektor poliran bez ugla, što uzrokuje razliku u refleksiji svetlosti. SC UPC konektor prihvaća proširenu poljsku metodu kako bi se postigao finiji završni sloj vlakana, koji donosi puno niži odraz leđa (ORL) i tako pruža mnogo pouzdaniji signal u podatkovnom centru, digitalnoj televiziji i telefonu. Iako SC UPC priključak ima mali gubitak umetanja i širok raspon primjene, postoje neke aplikacije koje zahtijevaju veći povratni gubitak, ne manji od 60 dB ili čak i veći. U ovom slučaju, 0010010 nbsp; SC APC 0010010 nbsp; konektor može napraviti potrebu i dosljedno dobro raditi zahvaljujući kutu od 8 stepeni.
Slika 1: Ova fotografija prikazuje SC APC priključak.
Kao što je gore spomenuto, znamo da se SC APC i SC UPC razlikuju od stila poliranja, što je razlika u procesu proizvodnje. Ali u stvarnoj upotrebi, koje su karakteristike SC APC i SC UPC konektora i kako ih odabrati? Evo nekih tragova.
Sa SC UPC konektorom instaliranim na kraju vlakana, odbijena svetlost se odbija pravo nazad do izvora svetlosti. Međutim, sa priključkom SC APC reflektirana svjetlost se odbija pod uglom u vanjski sloj obloge, a ne ravno natrag prema izvoru svjetla. Ovaj različit način refleksije reflektiranih svjetala donosi različite vrijednosti gubitka u povratku. SC APC priključak je standardiziran sa vrijednosti povratnog gubitka od -60dB ili više, dok SC UPC konektor je -50dB ili viši.
Još jedna specifičnost koja treba uzeti u obzir u vezi s vlaknima je gubitak umetanja. Smanjite gubitak umetanja, poboljšajte radne karakteristike. Netko više voli SC UPC priključak, jer smatraju da je SC UPC konektor lakše ostvariti s niskim umetanjem. To se odnosi na manje zazora zraka u SC UPC konektoru nego SC APC konektor. Međutim, moderna tehnika smanjila je vrijednost gubitka umetanja SC APC konektora nižim od SC UPC konektora.
SC APC priključak obično se koristi u aplikacijama koje su mnogo osjetljivije na povrat gubitaka, a zahtijeva visoku preciznost signala, kao što su FTTX (Fiber To The X), dostava videa putem RF signala, WDM (multiplexing division of multiplexing) aplikacije i analogna oprema poput CCTV-a. Za aplikacije koje su manje osjetljive na povrat gubitka i nisu potrebni posebni zahtjevi, SC UPC konektor može raditi jednako učinkovito kao SC APC konektor.

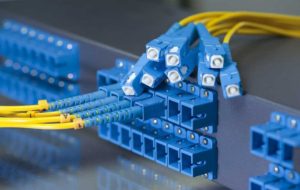

Slika 2: Ova fotografija prikazuje SC UPC priključak.
Dok je priključak SC APC zeleni, SC UPC konektor je plave boje. Pored toga, prvi je puno skuplji od drugog za optičke performanse SC APC-a mnogo bolji od SC UPC priključka. Drugi faktori na koje treba misliti su jednostavnost upotrebe i vaše osobne potrebe.
Ovaj se članak dotiče koncepta više stavki: SC, APC konektor i UPC konektor. Zatim objašnjava zašto se SC APC priključak razlikuje od SC UPC konektora iz više aspekata. Neprimjereno je reći da jedan 0010010 nbsp; SC konektor tip pobjeđuje drugi jer ima puno pažnje pod određenim okolnostima. Jednostavno rečeno, ljudi biraju između ova dva SC konektora prema osobnim potrebama. Uzimajući u obzir faktore optičkih performansi, troškove i primjene u upotrebi, može se napraviti najbolji izbor.
