Ako ste neko vrijeme proveli brčkajući po modernom centru podataka-ili čak samo čitajući o njima-vjerovatno ste naišli na termin MPO. Skraćeno za Multi-Fiber Push On, ovi kablovi su postali nešto kao okosnica u okruženjima visoke-gustine gdje je prostor malo, a brzina je sve. Ali šta ih tačno pokreće? I zašto se toliko mrežnih inženjera zaklinje u njih?
Dozvolite mi da pokušam da ovo razbijem a da ne ulazim previše u korov.
Osnovna ideja
MPO kablspajaju više optičkih vlakana-obično 8, 12 ili 24-u jedan konektor. To je cela poenta, zaista. Umjesto prekidanja svakog vlakna pojedinačno (što je zamoran, dugotrajan-posao koji zahtijeva vješte ruke), dobijate prethodno završeni sklop koji je spreman za rad. Plug and play, kako kažu.

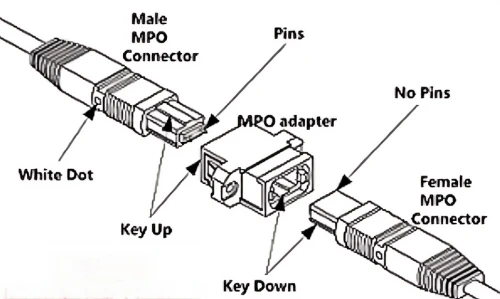

Sam konektor koristi pravougaoni prsten sa iglama za poravnanje. Muški konektori imaju ove male igle koje vire; ženski konektori imaju odgovarajuće rupe. Prilično jednostavno kada ga vidite. Igle osiguravaju da se nizovi vlakana precizno postavljaju-kritično kada se bavite prijenosom na ovim razmjerima.
Sada ćete često čuti da se MTP spominje u istom dahu. MTP je zapravo naziv brenda iz US Conec-to je njihova poboljšana verzija MPO-a. Bolje mehaničke tolerancije, poboljšani opružni mehanizam, takve stvari. To dvoje je potpuno kompatibilno. Svi MTP-ovi su MPO-ovi, ali nisu svi MPO-ovi MTP-ovi. Nešto kao da je sav burbon viski, ali nije svaki viski burbon. Ako to pomaže.
Zašto se mučiti sa svim ovim?
Gustina. To je kratak odgovor.
Data centri se neprestano bore za prostor. Svaki kvadratni metar je bitan. Kada možete konsolidovati 12 ili 24 vlakna u jedan konektor veličine onoga što je nekada nosilo dva, samo ste umnožili svoj kapacitet bez proširenja otiska. Samo upravljanje kablovima je otkriće-zamolite svakoga ko je morao da prati pojedinačne dupleks kablove kroz prepun stalak.
Vrijeme instalacije također dramatično pada. Fabrički-završeni kablovi znače manje vremena na-lokaciji, manje mogućnosti za ljudske greške i (iskreno) manje glavobolja. Razgovarao sam sa tehničarima koji su prepolovili svoje vrijeme implementacije samo prelaskom na MPO infrastrukturu.
Pitanje broja vlakana
Ovo postaje malo nijansiranije nego što ljudi očekuju.
12-fiber MPO kablovi su bili originalni radni konj. I dalje su svuda. Stvar je u tome da paralelne optičke aplikacije poput 40GBASE-SR4 koriste samo 8 vlakana-4 za prenos, 4 za prijem. Dakle, kada koristite kablove od 12 vlakana za 40G, imate 4 vlakna koja samo sjede i ne rade ništa. Rasipni? Možda. Ali 12-fiber je postao standard prije nego što su ove aplikacije postojale, a infrastruktura ima tendenciju da nadživi tehnologiju za koju je napravljena.
MPO kablovi od 8 vlakana došli su upravo da se pozabave ovim problemom. Isti otisak, bolja iskorišćenost. Za čistu paralelnu optiku, one imaju više ekonomskog smisla.
24-vlakna i veći broj je za teške 100G aplikacije koje koriste CFP primopredajnike ili novije 400G implementacije. Postoje čak i varijante sa 16 vlakana posebno dizajnirane za određene 400G interfejse. Pejzaž nastavlja da se razvija.
Prtljažnik, Breakout, Conversion
MPO kablovi dolaze u različitim ukusima u zavisnosti od toga šta trebate da uradite.
Trunk kabloviimati MPO konektore na oba kraja-isti broj vlakana u cijelom. Oni formiraju stalne veze u vašoj infrastrukturi, radeći između patch panela ili distributivnih područja. Zamislite ih kao autoputeve.
Prekidni kablovi(koji se nazivaju i kablovi za svežanj ili razvodni kabl) podijelite taj MPO konektor na pojedinačne dupleks veze-obično LC konektore. MPO-prekid na-4xLC, na primjer, omogućava vam da povežete jedan 40G primopredajnik na četiri odvojena 10G porta. Nevjerovatno korisno za scenarije migracije.
Kablovi za konverzijutransformirati između različitih MPO konfiguracija. Recimo, konverzija 24 vlakna u tri 8 vlakana. Oni vam pomažu da prilagodite postojeću infrastrukturu novoj opremi bez pokidanja svega.
Polaritet-ThiNiko ne želi da razmišlja o tome
U redu, evo gdje postaje malo dosadno. Ali držite se mene jer ako ovo pogrešno shvatite, vaše veze jednostavno neće raditi.
Polaritet osigurava da se prijenos na jednom kraju povezuje s prijemom na drugom. Koncept dovoljno jednostavan. TIA-568 standard definiše tri metode-A, B i C-koristeći odgovarajuće tipove kablova.
Tip Aje pravo-kroz. Položaj vlakna 1 na jednom kraju ide u poziciju 1 na drugom. Tipka gore na jednom konektoru, tipka dolje na drugom. Preokret polariteta se dešava u patch kablu.
Tip Bkablovi sve okreću. Pozicija 1 ide na poziciju 12, pozicija 2 na poziciju 11, i tako dalje. Oba konektora su ključ. Ovaj tip je vjerovatno najjednostavniji za direktne veze primopredajnika-na-primopredajnika jer sam kabel upravlja Tx/Rx flip-om.
Tip Cvrši -mudro okretanje- pozicija 1 i 2, zamjene 3 i 4, itd. Uglavnom se koristi u specifičnim dupleks scenarijima. Manje uobičajeno u modernoj paralelnoj optici.
Praktični savjet? Odaberite metodu i držite je se u cijeloj ustanovi. Miješanje tipova polariteta je recept za kasno{1}}noćne sesije rješavanja problema.
Jednostruki{0}}način u odnosu na višenačin
MPO kablovi rade sa oba tipa vlakana, iako multimode dominira u aplikacijama centara podataka sa kratkim{0}}dohvatom.
Većina implementacija koristi OM3 ili OM4 multimode fiber-oboje u akva boji, jezgra od 50 mikrona optimizovana za VCSEL lasere. OM4 nudi nešto bolje performanse: 550 metara pri 10G naspram 300 metara za OM3. Razlika u cijeni se dovoljno suzila da je OM4 sada uobičajeni izbor.
OM5 je noviji klinac u bloku. Limeta zelena jakna, dizajnirana posebno za aplikacije multipleksiranja s podjelom talasnih dužina-kratkotalasne WDM, u osnovi. Može nositi više valnih dužina istovremeno, što je način na koji možete doći do 400G i više bez povećanja broja vlakana. Buduća-potvrda za one koji razmišljaju dugoročno-.
Jednostruki{0}}mod MPO se pojavljuje u aplikacijama sa većim dometom ili kada je bitan apsolutni maksimalni propusni opseg. Žute jakne. Obično se završava APC konektorima (fizički kontakt pod uglom) kako bi se minimizirale povratne{3}}odraze. Skuplji, ali neophodan kada ga multimodske udaljenosti ne mogu smanjiti.
Situacija čišćenja
Ovo je mjesto gdje MPO kablovi zahtijevaju više pažnje nego što im ljudi obično pridaju.
Kontaminirani konektor na dupleks kablu uništava jednu vezu. Kontaminirani MPO konektor može izvući 12 ili 24 veze odjednom. Ulozi su veći. A budući da se izbočenje vlakana na MPO ferulama mjeri u mikronima-tipično 1 do 4-čak sitne čestice uzrokuju probleme. Zrnca prašine koja drugdje ne bi bila važna može spriječiti pravilan fizički kontakt kroz više vlakana.
Standardna mudrost: provjerite prije povezivanja. Svaki put. Koristite namjenski MPO inspekcijski opseg koji može snimiti cijeli niz. Ako je potrebno čišćenje, prvo osušite -maramice bez dlačica- dizajnirane za MPO ferrule. Mokro čišćenje samo ako suvo ne radi, i uvijek ponovo -provjerite nakon toga.
Ne zaboravite pinove za poravnanje na muškim konektorima. Kontaminacija tamo utiče na geometriju spajanja za svako vlakno u nizu.
Speed Roadmap
MPO kablovi su izuzetno dobro prilagođeni zahtevima za brzinu mreže.
Na 40G (SR4), koristite 8 vlakana sa 10G po traci. Jasno.
100G (SR4) povećava svaku traku na 25G, i dalje na 8 vlakana.
200G obično koristi 8 vlakana pri 50G po traci, ili se udvostručuje sa 16 vlakana.
400G postaje zanimljivo. Opcije uključuju 16 vlakana na 50G po traci (SR8), 8 vlakana na 100G po traci sa PAM4 modulacijom (SR4.2) ili različite pristupe jednom{9}}modu za veće udaljenosti. MPO konektor sa 16-vlakana-istih vanjskih dimenzija kao i 12-fiber, ali čvršće upakovan-je razvijen posebno za ove 400G aplikacije.
800G je već ovdje u-ivičnim implementacijama, obično koristeći 16 vlakana sa naprednom modulacijom.
Obrazac je jasan: ili više vlakana, brže trake ili pametnije kodiranje. MPO infrastruktura podržava sve ove pristupe.
Uobičajene greške
Vidio sam nekoliko obrazaca tokom godina:
Rodna konfuzija. Portovi primopredajnika su muški (sa pinovima). To znači da vaš patch kabl koji ide u primopredajnik mora biti ženski. Vratite ovo unatrag i rizikujete da oštetite skupu optiku.
Greške u orijentaciji ključa. MPO konektori moraju biti spojeni ključ-gore do ključ-dolje (tip A) ili ključ-do ključ-gore (tip B), u zavisnosti od vašeg načina polariteta. Prisilite pogrešnu orijentaciju i oštetit ćete igle.
Miješanje OM3 i OM4 a da toga niste svjesni. Obje standardno imaju vodene jakne. Neki proizvođači koriste ljubičastu za OM4, ali ne svi. Provjerite oznake kabela, ne pretpostavljajte po boji.
Preskakanje inspekcije. Ozbiljno. Samo nemoj.
Final Thoughts
MPO tehnologija nije posebno glamurozna. To je infrastruktura-vrsta stvari koja bi trebala funkcionirati tako dobro da zaboravite da postoji. Ali prelazak sa pojedinačnih završetaka vlakana na ove sklopove sa više-vlakana je fundamentalno promijenio način na koji se grade mreže velike gustine{4}}.
Prednosti su stvarne: brža implementacija, bolje korištenje prostora, čistije upravljanje kablovima i jasan put nadogradnje kako se brzine povećavaju. Kompromisi-složenost polariteta, stroži zahtjevi za čistoćom, veća cijena po-konektoru-se mogu upravljati pravilnim planiranjem i disciplinom.
Za svakoga tko gradi ili nadograđuje podatkovni centar, mrežu kampusa ili bilo koje okruženje u kojem zahtjevi za propusnim opsegom stalno rastu, MPO kablovi nisu samo opcija. Oni su sve više podrazumevana očekivanja. Tehnologija je zrela, ekosistem je robustan, a performanse govore same za sebe.
Samo zapamtite da očistite svoje konektore.
