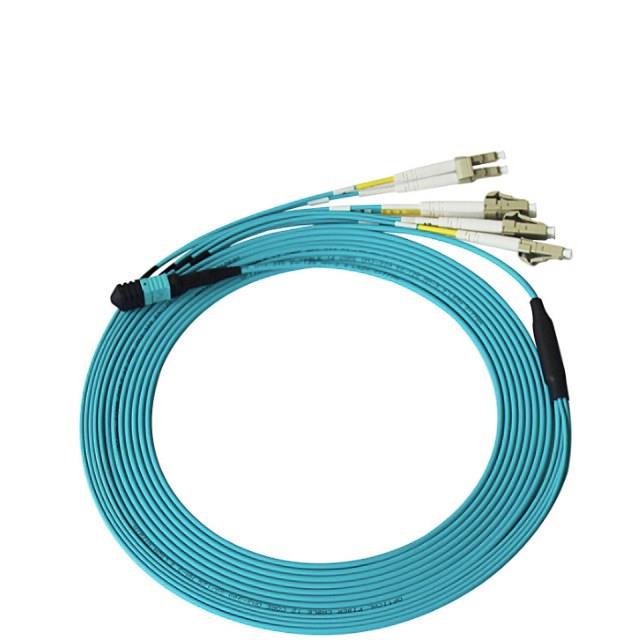

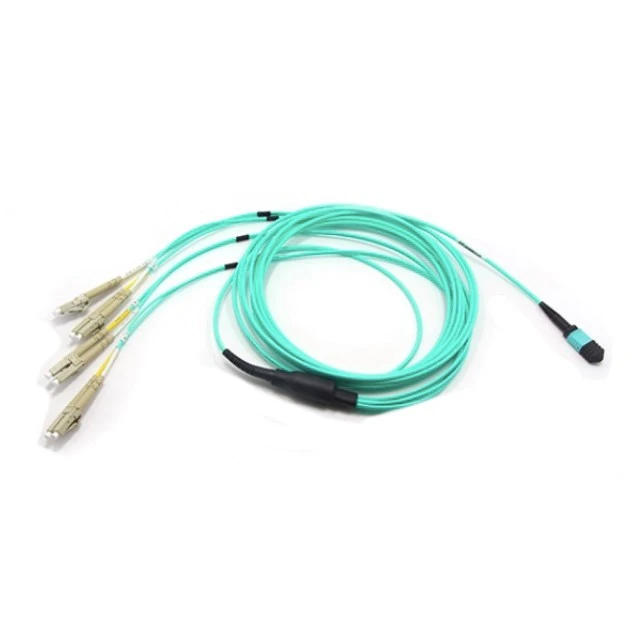

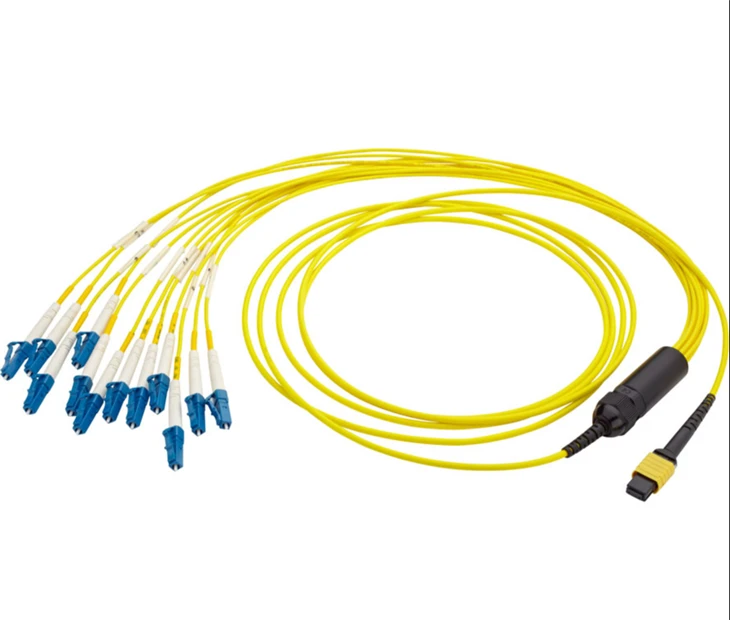

OFNR, mali gubici pri ubacivanju, prečnik kabla 3,5 mm MPO muški do 12 LC dupleks 24 vlakna OS2 9/125 singlemode
MTP kablovi su vaš najbolji izbor za optičke mreže visoke gustine. Posebno je dizajniran za brzi eternet, fiber kanal, data centar i gigabitne ethernet aplikacije. Ovaj kabel za snop od 24 vlakna koristi se za povezivanje (12) SFP+ u MTP adapterski paneli MTP trunk. Ovaj OFNR kabl je dizajniran i testiran da bude u skladu sa IEC-60332-1 i IEC-61034..
● Opća specifikacija konektora:
Parametar | Single-mode | Multi-mode | |||
Basic | Fiber konektor | FC, SC, LC, ST, MU, MTRJ, MPO | |||
Krajnji kraj ferule | PC | UPC | APC | UPC | |
Insertion Loss | Manje ili jednako 0.2dB | Manje ili jednako 0.2dB | Manje ili jednako 0.3dB | Manje ili jednako 0.3bB | |
Povratni gubitak | Veća ili jednaka 50 dB | Veća ili jednaka 55 dB | Veća ili jednaka 60 dB | Veće ili jednako 35 dB | |
Specifikacija keramičkih ferula | 125,5um odstupanja koncentričnosti: | 127um odstupanja koncentričnosti:<=3um | |||
Odgovarajuće vlakno | 9/125um | 50/125um, 62.5/125um | |||
Geometrija krajnjeg lica | Radijus zakrivljenosti | 7~25mm | 5~12mm | N/A | |
Fiber Protrusion | Manje ili jednako 50nm | Manje ili jednako 100 nm | N/A | ||
Fiber Under Cut | Manje ili jednako 100 nm | Manje ili jednako 100 nm | N/A | ||
Apex offset | Manje ili jednako 50um | ||||
Mehanički | Razmjenjivost | Manje ili jednako 0.2dB | |||
Salt Spray | Manje ili jednako 0.1dB | ||||
Drop | Manje ili jednako 0.2dB(1.5M, 5 kapi) | ||||
Vibracije | IL Manji ili jednak 0.2dB(550Hz, 1.5mm) | ||||
Ponovljivost | Manje ili jednako 0.1dB(1000 puta) | ||||
Trajnost | >1000 puta | ||||
Radna temperatura | -40 stepen ~ +85 stepen | ||||
● Osnovna podjela MTP® konektora:
Vrsta i boja | Insertion | Optički | Operating |
Jednomodni MTP® Elite® konektor | {{0}}.10 dB tipično (sva vlakna) 0,35 dB maksimalno (jedno vlakno)1 | >60 dB (ugaoni polirani 8 stepeni)2 | -40 stepen do 75 stepeni |
Jednomodni MTP® standardni konektor | {{0}}.25 dB tipično (sva vlakna) 0,75 dB maksimalno (jedno vlakno)1 | >60 dB (ugaoni polirani 8 stepeni)2 | -40 stepen do 75 stepeni |
Multimode MTP® standardni konektor | {{0}}.25 dB tipično (sva vlakna) 0,75 dB maksimalno (jedno vlakno)1,3 | >20 dB (0 stepeni ravno polirano)2,3 | -40 stepen do 75 stepeni |
1 IL test prema IEC 61300-3-4; | |||
● Šema proizvoda i rješenja za međusobno povezivanje:
● MTP® ciklus temperature na 1550 nm:
● Uslovi plaćanja i dostave:
► Isporuka za 7 - 15 radnih dana;
► Minimalna količina narudžbe: 1 komad MOQ na zahtjev;
► Uslovi plaćanja: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Mogućnost nabavke: 5000 komada mjesečno.
● High Density MTP® / MPO kablovski sistem u Dada centru:
● Vodič za naručivanje:
► 1 kom za pojedinačnu vrećicu bez statičkog elektriciteta sa izvještajem o ispitivanju;
► Prilagođeni konektor na upit;
► Prilagođena dužina kabla za odvajanje/razbijanje;
| Opis proizvoda | MTP/F/PC - LC/UPC/DX - OM3 - 12B - B2.0 - 1.5M/0.6M - LSZH - Aqua - A 1 2 3 4 5 6 7 8 9 |
1 - Konektor A | MTP/F/PC: MTP ženski, PC lak; MTP/F/APC: MTP ženski, APC poljski; |
2 - Konektor B | LC/UPC/DX;LC/APC/DX;LC/UPC/SX;LC/APC/SX;LCP/UPC;LCP/APC; |
3 - Fiber način rada | OM1, OM2, OM3, OM4, OS2, G657A1 |
4 - Broj i vrsta vlakana | 12R: 12F traka; 12BR: 12F gola traka; 12B: 12F Mini okrugli kabel |
5 - Vrsta izbijanja | B2.0: 2.0 ventilator sa kompletom razdjelnika. |
6 - Dužina | 1.5M/0.6M: Ukupna dužina kabla 1.5M, dužina ventilatora 0.6M, itd. |
7 - Materijali omotača kablova | LSZH/OFNP/OFNR |
8 - Boja omotača kablova | Aqua (OM3,OM4) Narandžasta (OM1,OM2), Žuta (SM). |
9 - Polaritet | A: Tip A; B: Tip B; C: Tip C. |
