Šta je WDM
WDM (divizija dužine i Multiplesing) je jedna od optička komunikacijskih tehnologija za prijenos ogromnih signala u velikom kapacitetu zvane dužina dužine. Jedan pokazuje shemu grafikon WDM prijenosa. Na strani transmisije WDM-a, višestruki poluduktorski laseri (LD) koji emituju svjetlo različitih talasnih dužina su pripremljeni, i svaka je ID modulirana da stvori signalnu svjetlost. Ova signalna svjetla se prenosi u jedan optički vlakno koristeći multiplexer (također zvan Mux). Na primanju, taj demultiplexer talasne dužine (također se zove DeMultiplexer: DeMux) se koristi za podjelu svjetla na svakoj talasnu dužinu, a fotodetektor (PD) prima signal. U poređenju sa slanjem signala sa jednom valom dužine, slanje sa dvije talasne dužine je dvostruko više, a sa tri talasne dužine, moguće je slati više signala upotrebom više talasnih dužina.
Broj 1. Shematski dijagram WDM prijenosa
CWDM (kotur WDM) je WDM sa širokom talasne dužine.
U WDM prijenosa, više signala se može slati na korištenje više talasnih dužina, ali kako bi se koristilo mnogo talasnih dužina, neophodno je podijeliti određenu grupu talasne dužine u intervale uskih talasnih dužina. Ako je razmak na dužini dužine uzak, cijena će se povećati jer je neophodno napraviti valnu dužinu i dijelove kao što su filteri koji odvoje svaku talasnu dužinu vrlo precizno. S druge strane, ako je razmak na dužini dužine širok, količina signala koji se može slati bit će mala, ali sistem će biti jeftin. Stoga, ITU-T (telekomunikacija standardizacija međunarodne telekomunikacijske Unije) definirala je dva intervala VALM talasnih dužina, tako da se može koristiti sistem prikladan za svaku aplikaciju. Jedan je standard sa uskom valom dužine, koji se zove DWDM, koji je pogodan za velike kapacitete za daljinu. Drugi je standard sa širokom valom talasne dužine zvanom CWDM, koji je pogodan za prijenos od 50 do 80 km gdje kapacitet nije toliko velik.

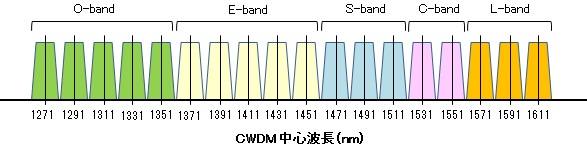

Broj 2 pokazuje CWDM dužinu. Centralna talasna dužina je 18 talasne dužine podeljena od 1271 Nm do 1611 Nm uključujući i bend, E band, bend, C band, a ja sam na 20 m intervalima. U stvari, ima nekoliko predmeta gdje se koriste sve 18 talasne dužine, a 8 talasne dužine od 1471 Nm do 1611 Nm ili 4 talasne dužine od 1531 Nm na 1611 Nm se često koriste. To je zato što se mnogo optičnih optička komponenti mogu koristiti u ovoj talasnoj dužini. Na primjer, filter CWDM-a korišteno za dužinu talasne dužine i multiplesing, unitirani Mux/DeMux jedinica, te optički dodatak/drop modul (OADM) koji se izdvaja i dodaje određenu talasnu dužinu može se koristiti.
Zadnjih godina, ustanovljena je 100Gdo-LR4 visoka mreža optička komunikacijska tehnologija koja koristi četiri talasne dužine u 1300nm bendu (O band), i CWDM u ovom bendu, koji je različit od CWDM-a u sastavu talasne dužine koja je bila glavna iskorištenost privlači pažnju.
Druga cifra. CWDM talasna dužina
DWDM (gusti WDM) je WDM sa uskim valom na talasni dužinu.
Fig. 3 pokazuje DWDM dužinu. U slučaju DWDM, razmak je određen frekvencijom svjetlosti, a ne talasne dužine. Pošto je DWDM premised na međuudaljenom prijenosu koristeći optički pojačivač, samo je C bend i bend koji se lako mogu pojačati, a talasna dužina je vrlo dobro podeljena za povećanje kapaciteta prijenosa. Pored 100 GHz spacinga, tu je i standard od 200 GHz. Za više informacija, pogledajte: ITU mrežnu mrežu DWDM. Možete koristiti masovne optičke komponente poput DWDM filtera, Mux/DeMux jedinice, AWG modula i optički dodatak/iskap (OADMs) za podjelu talasne dužine.
Broj 3. DWDM frekvencija (dužina dužine)
Mreћa gdje se WDM koristi
Broj 4 pokazuje sliku optičke komunikacijske mreže. Mreža je podijeljena u osnovnu mrežu koja povezuje glavne gradove, metro mrežu koja povezuje glavne oblasti u okviru prefekture i pristupnu mrežu koja povezuje kuće i preduzeća. DWDM se koristi za osnovne mreže. Koristi veliki broj talasnih dužina za velike kapacitete, i koristi optički pojačivač za međugradske transmisije. CWDM se uglavnom koristi na metro mrežama. CWDM je zasnovan na pretpostavci da se ne koristi optički pojačivač, a udaljenost komunikacija je oko 50km do 80 km. Većina područja u prefekturama mogu biti pokrivena bez optičnog pojačala, ali ako je gubitak vlakova veći nego što se očekivalo ili želite produžiti daljinu malo dalje, možete koristiti CWDM pojačalo koje smo razvili.
Broj 4. Prikaz mreže optičke komunikacije
