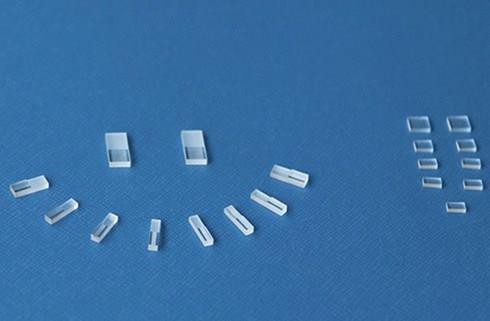

1x2 PLC SCU / SCU Splitter Micro Mini Tube tip
Razdvajač planarnog svjetlosnog kruga (PLC) je tip optičkog uređaja za upravljanje snagom koji je proizveden korištenjem tehnologije optičkih valovoda silicijevog dioksida. Ima malu veličinu, visoku pouzdanost, širok opseg radnih talasnih dužina i dobru uniformnost kanala-kanal, i široko se koristi u PON mrežama za realizaciju raspodele snage optičkog signala. FOCC pruža čitav niz 1xN i 2xN razdjelnih proizvoda koji su prilagođeni specifičnim aplikacijama.
Karakteristike
Nizak gubitak umetanja i nizak PDL
Ravnomjerno razdvajanje snage
Visoka pouzdanost
Odlična ekološka stabilnost
Kompaktna veličina i različiti paketi
Aplikacije
FTTx Systems
Digitalni, hibridni i AM-Video sistemi
LAN, WAN i Metro mreže
CATV sistemi
Ostale primjene u optičkim sustavima
Vrste
1. Glatki optički PLC spliter
2. Razdjelnik PLC tipa čelične cijevi
3. ABS Box Tip PLC Splitter
4. Modul PLC-a za kasetne tipove
5. PLC razdjelni modul tipa Rack
6. Sklop modula PLC sklopa
Specifikacije
1 × N PLC Splitter
Parametri | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
Radna talasna dužina (nm) | 1260 ~ 1650 | |||||
Fiber Type | SMF-28e ili kupac naveden | |||||
Gubitak umetanja (dB) (S / P klasa) | 4.0 / 3.8 | 7.3 / 7.0 | 10.5 / 10.2 | 13.7 / 13.5 | 16.9 / 16.5 | 21.0 / 20.5 |
Uniformnost gubitka (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
Povratni gubitak (dB) (S / P klasa) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Gubitak koji ovisi o polarizaciji (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
Usmjerenost (dB) | 55. \ t | 55. \ t | 55. \ t | 55. \ t | 55. \ t | 55. \ t |
Gubitak koji ovisi o valnoj duljini (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
Temperaturna stabilnost (-40 ~ 85 ℃) (dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Radna temperatura () | -40 ~ 85 | |||||
Temperatura skladištenja () | -40 ~ 85 | |||||
Dimenzije pakovanja (mm) (D × Š × V) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 12 × 4 |
Napomene:
1. Navedeno bez konektora.
2. Dodajte dodatnih 0.2 dB gubitka po konektoru
Pakovanje
1.Blister kutija pakiranje
2.carton ambalaža
